1. Atât pompele cu piston, cât și cu diafragmă creează pulsații sau vârfuri de presiune în timpul funcționării, acest lucru fiind nedorit și dăunător atât pentru buna funcționare, cât și pentru durata de funcționare a componentelor. Montarea unui acumulator în apropierea avalului pompei va atenua pulsația la un nivel acceptabil (fig.3). Aplicațiile tipice sunt pompele de dozare, pompele cu un număr mic de pistoane etc.
2. În cazul unei pierderi bruște de putere, de ex. de exemplu, defecțiunea țevii sau a articulațiilor, defecțiunea pompei etc., acumulatorul poate furniza suficientă energie pentru a finaliza un ciclu de funcționare sau pentru a permite actuatoarelor, supapelor etc. să se reseteze într-o poziție „sigură” și astfel să prevină deteriorarea echipamentului sau a produsului. Disponibilitatea unei astfel de surse de alimentare de urgență este esențială în cazurile în care este necesară o sursă de alimentare hidraulică pentru închiderea unei uși de siguranță, întrerupător electric, supapă de siguranță, frâne de urgență etc.
O aplicație tipică este alimentarea de urgență cu păcură a arzătoarelor centralelor electrice. Fig.4 ilustrează faptul că o defecțiune la „B”, care provoacă o pierdere de energie, poate fi compensată prin depășirea manuală a electrovalvei „A”, utilizând astfel energia potențială a acumulatorului.
3. Într-un circuit hidraulic închis, dilatarea termică poate provoca o creștere a presiunii din cauza creșterii temperaturii.
Un acumulator instalat în linie va proteja supapele, garniturile, manometrele etc. Aplicațiile comune se găsesc în rafinării și conducte (Fig.5)
4. Deoarece este necesară o presiune statică constantă pentru o perioadă lungă, un acumulator este indispensabil deoarece va compensa pierderile de presiune din cauza scurgerilor prin îmbinări, etanșări etc. precum și echilibrarea vârfurilor de presiune care pot apărea în timpul ciclului de funcționare. Aplicații tipice se găsesc în sistemele de închidere (Fig.6), platforme de încărcare, prese de polimerizare, mașini-unelte, sisteme de lubrifiere etc.
5. Închiderea rapidă a supapelor poate produce unde de șoc (ciocanul de ariete), ducând la suprapresurizarea țevilor, îmbinărilor, supapelor etc. Utilizarea unui acumulator adecvat poate neutraliza sau reduce semnificativ șocul. Aplicațiile tipice sunt apa (Fig. 7), circuitele de distribuție a combustibilului și uleiului, echipamentele de spălare etc.
6. Socurile mecanice din echipamentele actionate hidraulic pot fi absorbite de acumulatori. Aplicațiile posibile sunt în sistemele de antrenare și suspensie pentru stivuitoare, macarale mobile, mașini agricole și de inginerie civilă, concasoare de pietre etc. (Fig.8)
7. Separator de fluide (barieră de transfer)
Într-un sistem în care presiunea fluidului dezvoltată pe o parte a circuitului trebuie să fie transferată într-un alt fluid fără nicio posibilitate de amestecare a celor două fluide, acumulatorul de vezică oferă soluția satisfăcătoare (Fig.9).
Vezica acumulatorului acționează ca o barieră flexibilă între cele două fluide sau între un gaz și un fluid, oferind un răspuns instantaneu fără a reduce presiunea sistemului.
Selectie
Următorii parametri sunt implicați în selectarea unui acumulator; cele mai importante sunt.
1. Presiunea de lucru
Presiunea minimă și maximă de lucru (P1, P2), și valoarea presiunii maxime de lucru admisibile trebuie să fie mai mici sau egale cu presiunea maximă de lucru autorizată a acumulatorului care urmează să fie ales din motive de siguranță.
2. Volumul de lucru
Volumul (AV) de lichid care urmează să fie depozitat sau utilizat este necesar în plus față de presiunea de lucru maximă și minimă pentru dimensionarea corectă a acumulatorului.
3. Medii de lucru
În general, mediile de lucru sunt azotul și uleiul hidraulic sau emulsia. Pentru mass-media specială, vă rugăm să ne consultați mai întâi.
4. Temperatura de lucru
Alegerea materialului de vezică și carcasă va fi determinată de temperatura de funcționare, care influențează și presiunea de preîncărcare și, în consecință, volumul acumulatorului.
5. Debit maxim
Pentru același (AV), dimensiunea conexiunii acumulatorului poate fi influențată de debitul imediat necesar.
6. Locația
Este important să se cunoască eventuala denumire a acumulatorului pentru ca proiectul să poată îndeplini parametrii de proiectare și testare local.
7. Calculul volumului
| Aplicație | Formula de calcul al volumului | Notă |
| Stocarea energiei fluide | V 0=1−( P 1/ P 2)1/n V x( P 1/ P 0)1/n | V 0 : Volumul necesar ( m3 ); Presiunea de preîncărcare P 0 : 0.9 P 1> P 0>0.25 P 2 |
| V x : volum eficient ( m3 ) |
| P 1 : Min. presiune de lucru (Pa) |
| P 2 : Max. presiune de lucru (Pa) |
| n : Coeficient; n=1 (izotermă), n=1,4 (adiabatic) |
| Amortizor de pulsații | V 0=1−( P 1/ P 2)1/nA k L( P 1/ P 0)1/n×103 | A : Zona eficientă a cilindrului ( m2 ) |
| L : Lungimea cursei pistonului (m) |
| k : Coeficient legat de tipul pompei: |
| - Piston simplu cu efect simplu: 0,60 |
| - Piston simplu cu dublă acțiune: 0,25 |
| - Piston dublu cu simplu efect: 0,25 |
| - Piston dublu cu acțiune dublă: 0,15 |
| - Piston triplu cu simplu efect: 0,13 |
| - Piston triplu cu dublă acțiune: 0,05 |
| Presiune de preîncărcare: 60% din presiunea de funcționare |
| Absoarbe energia de urgență | V 0=2m V 2( P 00.4)[( P 2/ P 0)0.285−1103] | m : Calitatea generală a circuitului de ulei hidraulic (kg) |
| v : Debitul fluidului (m/s) |
| Presiune de preîncărcare: 90% din presiunea de funcționare |
Notă:
1. Presiunea de preîncărcare trebuie determinată în funcție de locația aplicației.
2. n=1, în cazul în care compresia sau expansiunea azotului are loc atât de lentă (peste 3 minute) încât este permis un schimb complet de căldură între gaz și mediu, adică la temperatură constantă, starea este izotermă n=1,4, când funcționarea este atât de rapidă încât nu poate avea loc nici un schimb de căldură, starea este adiabatică.

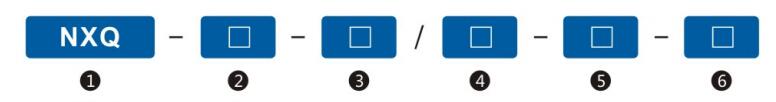

Denumirile modelului
1. Acumulator hidraulic de vezică
2. Structura: A: Deschidere mică AB: Deschidere mare
3. Capacitate nominală: L
4. Presiune nominală: bar
5. Tip conexiune: L--Filet F--Flanşat
6. Mediu: Y--ulei hidraulic R--emulsie

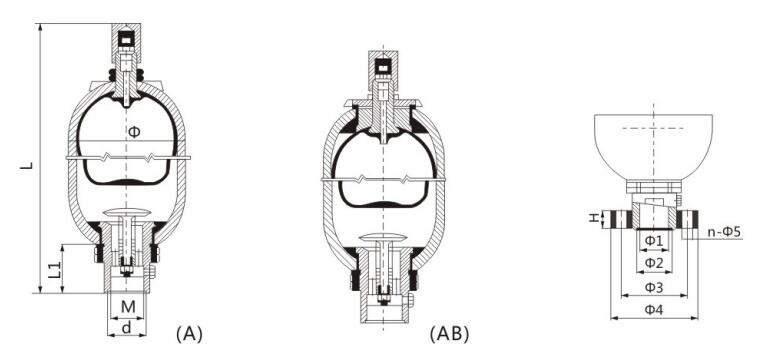

Cod model și dimensiune
Notă de comandă
1. Modelul si codurile trebuie sa fie in intregime indicate la comanda. De exemplu, acumulatorul NXQ-A-40/31.5-L-Y înseamnă: presiune de lucru: 31,5Mpa, volum nominal: 40L, structura cilindrului: deschidere mică, reparație inferioară mediu: ulei hidraulic, cale de conectare: filetat, diametru: Φ219.
(1) Pentru fixarea acumulatorului nu se aplică sudarea, revestirea și prelucrarea mecanică.
(2) Umplerea acumulatorului este interzisă cu oxigen sau aer; utilizați numai azot sau alt gaz inert.
(3) Când acumulatorul este utilizat pentru a economisi energie, presiunea de umplere ar trebui să fie mai mică de 90% din cea mai mică presiune de lucru a sistemului hidraulic (în general 60%-80%)
(4) Verificați portul de conectare pentru scurgeri atunci când instalați acumulatorul.
(5) Verificați presiunea după cum este necesar imediat după ce acumulatorul este stabilit.
2. Când utilizatorul alege acumulatorul de serie cu diametru mare de aceeași capacitate, vă rugăm să rețineți diametrul de pe spatele modelului și cod. De exemplu, există două tipuri de țevi pentru un acumulator de 40L, una este de 219 USD și cealaltă este de 299 USD, dacă utilizatorul are nevoie de un diametru de 299 USD, presiune de lucru: 31,5 MPa, structura cilindrului: deschidere mare/reparație superioară, medie: ulei hidraulic, cale de conectare: filet. acest tip de acumulator ar trebui exprimat după cum urmează: NXQ-AB-40/31,5-L-Y(Φ299).
Dacă utilizatorul alege o serie cu diametru mic, diametrul nu este obligat să noteze.
3. Dacă aveți cerințe speciale cu privire la acumulator, vă rugăm să negociați cu persoana tehnică a companiei noastre.
Instalare
1. Acumulatorul trebuie instalat vertical, cu supapa de gaz în poziție verticală. Spațiul de inspecție trebuie păstrat lângă supapa de gaz.
2. Acumulatorul trebuie fixat strâns pe suport sau perete.
3. Atunci când este utilizat pentru tamponarea și absorbția fluctuațiilor, acumulatorul trebuie plasat lângă sursa de fluctuație.
4. Supapa de reținere va fi plasată între acumulator și pompa hidraulică pentru a preveni returul de ulei pentru acumulator atunci când mașina electrică a pompei încetează să funcționeze.
5. Supapa de oprire trebuie plasată între acumulator și sistemul de conducte pentru a fi utilizată la încărcarea cu gaz, reglarea vitezei de scurgere sau oprirea pe termen lung.
6. La fixarea acumulatorului nu se va aplica sudura.
Încărcarea cu azot
1. Acumulatorul trebuie inspectat înainte de încărcarea cu azot.
2. Azotul trebuie încărcat lent pentru a se asigura că vezica urinară nu este spartă prin încărcare rapidă.
3. Nu se utilizează oxigen, aer compact sau alt gaz inflamabil.
4. Dispozitivul de încărcare cu gaz trebuie utilizat pentru încărcarea cu azot. Dispozitivul de încărcare cu gaz este o parte inseparabilă a acumulatorului pentru a fi utilizat la încărcare, măsurarea scurgerii și reglarea presiunii de încărcare a dispozitivului de încărcare cu gaz.
5. Determinarea presiunii de încărcare:
(1) Impactul de tamponare: Presiunea de încărcare trebuie să fie presiunea normală a locului de instalare sau puțin peste.
(2) Fluctuație de absorbție: Presiunea de încărcare trebuie să fie de 60% din presiunea medie de fluctuație.
(3) Depozitarea energiei: Presiunea de încărcare trebuie să fie mai mică de 90% din presiunea minimă de lucru (în general 60%-80%) și mai mare de 25% din presiunea maximă de lucru.
(4) Compensarea pentru umflarea la cald: Presiunea de încărcare trebuie să fie presiunea minimă a circuitului închis al sistemului hidraulic sau puțin mai mică.
Inspecție și reparație
1. Verificarea scurgerilor:
După instalare, verificați presiunea gazului în vezică în fiecare săptămână. O lună mai târziu, verificați în fiecare lună, jumătate de an mai târziu, verificați la fiecare jumătate de an.
Metoda de inspectie:
Puneți o supapă de reținere în conducta de ulei care conectează admisia de ulei a acumulatorului și cutia de ulei și instalează un manometru înaintea supapei de reținere. Deschideți încet supapa de reținere pentru a lăsa uleiul sub presiune să revină în cutia de ulei și urmăriți simultan manometrul. Indicatorul gabaritului la început se întoarce lent, se întoarce rapid la zero la un anumit punct. Valoarea modificată a vitezei de mișcare a indicatorului este presiunea de încărcare a gazului. În plus, dispozitivul de încărcare cu gaz ar putea fi folosit pentru a inspecta presiunea, dar gazul va fi descărcat puțin în timpul fiecărei inspecții.
2. Când acumulatorul nu este utilizat pentru o perioadă lungă de timp, supapa de reținere trebuie să fie închisă pentru a se asigura că presiunea uleiului este peste acea presiune de încărcare.
3. Dacă acumulatorul nu are efect, verificați dacă există scurgeri. Dacă nu există azot în vezică și uleiul a ieșit din supapa de gaz, vă rugăm să verificați vezica.
4. Scurgeți uleiul înainte de a demonta acumulatorul. Mai întâi eliberați azotul cu dispozitivul de încărcare, apoi piesele pot fi demontate.
5. Dacă există scurgeri din cauza slăbirii piulițelor în procesul de transport și testare, vă rugăm să verificați dacă inelul de etanșare este în fantă. Așezați inelul de etanșare în locul potrivit și rotiți piulița. Dacă există încă scurgeri, vă rugăm să schimbați piesele.
Anexa
1. Înainte de depanare, aerul din conductă trebuie eliminat.
2. Puneți o supapă de siguranță în orificiul de admisie a uleiului când acumulatorul este mai mare de 10 L.
3. Verificați presiunea azotului înainte ca acumulatorul să aibă efect.
4. Oxigenul și gazul inflamabil sunt interzise pentru a evita explozia.

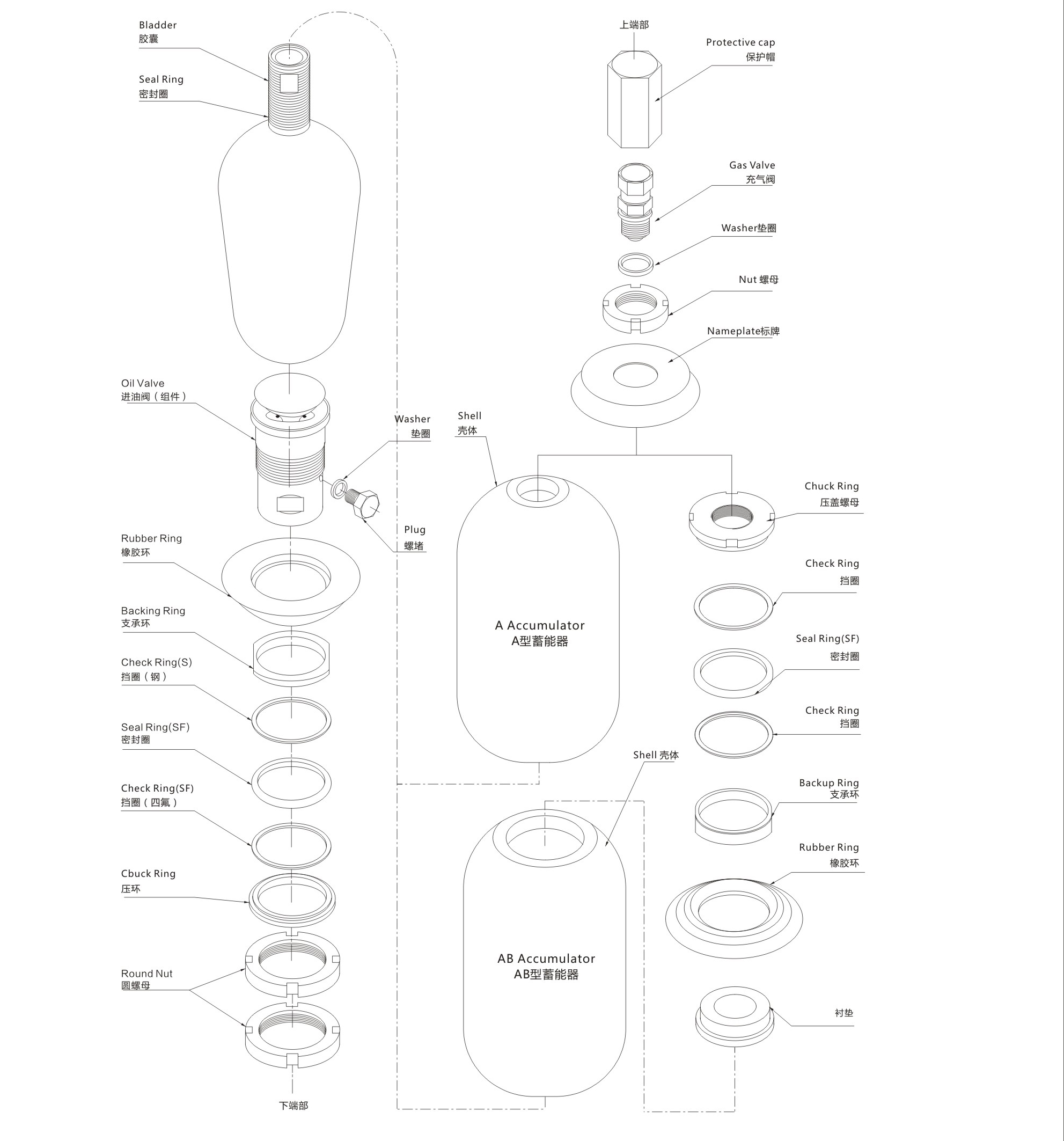

Desen schematic al ansamblului acumulatorului vezical
