Acumulator cu piston

Definiția și Structura de bază
Un acumulator cu piston aparține categoriei de acumulatori izolați hidraulic. Acesta constă în principal din următoarele componente:
1. Structura principală: Include un cilindru (camera de ulei), piston, cameră de gaz și capace. Pistonul este situat în interiorul cilindrului, separând camera fluidului hidraulic (partea inferioară) de camera de gaz (partea superioară).
2. Sistem de etanșare: Garniturile de înaltă precizie sunt instalate pe ambele părți ale pistonului pentru a preveni infiltrarea gazului în fluidul hidraulic, menținând astfel curățenia fluidului hidraulic.
3. Supape de control: Echipate de obicei cu o supapă de preîncărcare și o supapă de reținere pentru încărcarea gazului comprimat și controlul fluxului de fluid hidraulic.

Principiul de lucru
Procesul de lucru al unui acumulator cu piston este similar cu cel al unui „arvor” gigant:
1. Etapa de stocare a energiei: Când presiunea din sistemul hidraulic crește (peste presiunea de preîncărcare a gazului), fluidul hidraulic intră în acumulator printr-o supapă de reținere, împingând pistonul în sus și comprimând gazul din partea superioară. Pe măsură ce volumul de gaz scade, energia este stocată.
2. Etapa de eliberare a energiei: Când sistemul are nevoie de energie hidraulică suplimentară (căderi de presiune), gazul comprimat se extinde rapid, împingând pistonul în jos. Mișcarea în jos a pistonului forțează lichidul hidraulic înapoi în sistem, eliberând energie.

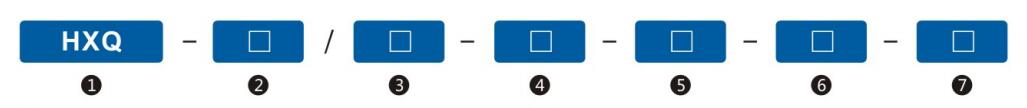

Notă de comandă
1. De exemplu: Presiune nominală: 31,5 MPa. Diametrul interior al carcasei (mm): 180mm, volum nominal: 20L, port hidraulic: filetat; tip filet capac: tată, mediu: ulei hidraulic; un cod de model tipic pentru acumulatorul cu piston ar fi: HXQ-A-20/31,5-L-Y-180.
2. Pentru cerințele speciale pentru acumulatorul cu pistion, vă rugăm să ne contactați.
3. Ne rezervăm dreptul de a revizui designul.

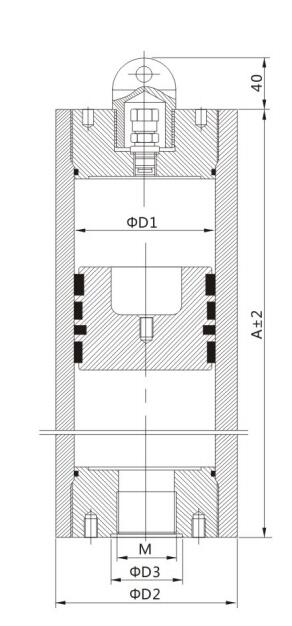

Cod model și dimensiune

	Cod model	Volumul nominal (L)	ΦD1 (mm)	ΦD2 (mm)	A (mm)	Presiune de funcționare admisă (MPa)	ΦD3 (mm)	M	Greutate (kg)
	HXQ-A-0,5/※-L-Y-80	0.5	80	98	275	10~31,5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10~31,5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10~31,5	35	M27×2	16
	HXQ-A-2,5/※-L-Y-100	2.5	100	126	500	10~31,5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10~31,5	50	M42×2	38
	HXQ-A-7,5/※-L-Y-100	7.5	100	126	1140	10~31,5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10~31,5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10~31,5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31,5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10~31,5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31,5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31,5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10~31,5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31,5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31,5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10~31,5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31,5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31,5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31,5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31,5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31,5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31,5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31,5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31,5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31,5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31,5	80	M72×2	900
