Modernizarea acumulatorului cu diafragmă la vezică: când să comutați, costuri și pași

Admin 2026-09-11

The maintenance log on a small clamping circuit shows the same pattern twice a year: a bladder accumulator loses its nitrogen pre-charge, the pump cycles every few seconds, and the standard bladder kit no longer restores the original performance. More plant engineers are now evaluating adaptarea acumulatorului vezică la diafragmă ca soluție permanentă în loc de a comanda un alt kit.

Concluzia inițială: pentru circuitele de volum redus, cu pulsații rapide de presiune, un acumulator cu diafragmă va depăși unitatea de vezică pe care o înlocuiește, cu pierderi mai mici de gaz, răspuns mai rapid și un înveliș mai mic. Pentru sarcini mari de stocare a energiei peste aproximativ 4 până la 5 litri, tipul de vezică rămâne alegerea mai practică.

Acest articol explică ce implică din punct de vedere fizic modernizarea, unde se plătește, cum să o planificați și unde ar trebui trasată linia.

Ce implică de fapt modernizarea vezică-la-diafragmă

Termenul de modernizare poate induce în eroare. Nu puteți îndepărta o vezică dintr-o carcasă existentă și nu puteți închide o diafragmă; cele două modele diferă în ceea ce privește poziția supapei de gaz, forma recipientului sub presiune și modul în care este prins elementul de separare. O vezică urinară atârnă de deschiderea superioară, în timp ce o diafragmă este un disc plat sau preformat prins în jurul întregii sale circumferințe, care necesită o carcasă din două părți.

  • Traseul kit-ului de conversie: Producătorul acumulatorului verifică că carcasa moștenită poate accepta o inserție de diafragmă la aceeași clasă de presiune și furnizează un kit testat cu hardware de prindere nou.
  • Rută de înlocuire: vasul vechi este îndepărtat și înlocuit cu un acumulator cu diafragmă de același volum nominal și presiune de lucru, inclusiv fitinguri adaptoare, suporturi și documentație reînnoită.

Pentru majoritatea plantelor, traseul de înlocuire este mai rapid și mai sigur. Rezultatul este un nou vas sub presiune certificat în loc de o carcasă veche a cărei viață la oboseală a fost deja parțial consumată, chiar și atunci când exteriorul arată bine.

Diaphragm Accumulator for Compact Hydraulic Energy Storage Acumulator cu diafragmă pentru stocarea compactă a energiei hidraulice Acest acumulator cu diafragmă se potrivește sistemelor sub doi litri de volum efectiv, în special pentru amortizarea pulsului. Diafragma sa flexibilă separă camerele de gaz și cele de lichid, înmagazinând energia prin compresia gazului, ideală pentru circuite hidraulice compacte. Vizualizare produs →

De ce plantele trec de la unitățile de vezică la cele cu diafragmă

Comutatorul este rareori declanșat de o singură defecțiune. În experiența noastră de service, patru drivere operaționale apar în mod repetat:

  1. Răspuns mai rapid pentru amortizarea pulsațiilor. Diafragma are o masă în mișcare mai mică și o suprafață efectivă mai mare decât o vezică cu pereți groși, astfel încât reacționează la ondularea presiunii în câteva milisecunde. Acest lucru contează pentru pompele cu piston cu deplasare fixă ​​care alimentează circuite de precizie.
  2. Plic compact. Pentru același volum efectiv, o unitate cu diafragmă este mai scurtă și mai ușoară decât o unitate de vezică cu aceeași dimensiune a portului, ceea ce ajută la modulele mașinii în care aspectul original nu a lăsat niciodată spațiu liber.
  3. Pierderi mai mici de gaz la dimensiuni mici. Unitățile mici ale vezicii urinare tind să piardă preîncărcarea prin scaunul supapei de gaz și prin garnitura gurii vezicii urinare. O unitate cu diafragmă echivalentă din aceeași instalație reține de obicei preîncărcarea mai mult timp între intervalele de întreținere.
  4. Logistica mai simplă a pieselor de schimb. Un tip de diafragmă poate acoperi mai multe circuite, ceea ce reduce numărul de dimensiuni ale vezicii urinare păstrate în stoc.

Graficul de mai jos arată modul în care șoferii se distribuie în comenzile recente de service.

Partajarea șoferilor de modernizare 86% a comenzilor
  • amortizare a pulsului 36%
  • Aspect compact 28%
  • Pierderi mai mici de gaz cu 22%
  • Costul pieselor de schimb 14%

Comportamentul mecanic al unei unități adaptate într-un circuit mic de precizie este apropiat de un amortizor de pulsații reglat; principiul de funcționare este explicat mai detaliat în recenzia noastră acumulatori cu diafragmă pentru sisteme hidraulice mici de precizie .

Vezica urinară vs. diafragmă dintr-o privire

Utilizați această comparație ca instrument de screening de primă trecere. Parametrii care contează cel mai mult într-o modernizare sunt intervalul de volum, viteza de răspuns și efortul necesar pentru a înlocui un element de separare defect.

Intervalele comparative tipice; valorile exacte depind de dimensiune, clasa de presiune și tipul de fluid.
Parametru Acumulator vezical Acumulator cu diafragma
Interval de volum tipic 0,5–50 L în dimensiuni standard 0,02–2 L tipic, mai mare la cerere
Atenuare a pulsului de înaltă frecvență Moderat; inerția vezicii urinare întârzie răspunsul Rapid; diafragma de masă mică urmărește îndeaproape ondulația
Reținerea preîncărcării gazului la dimensiuni mici Moderat; gura și garniturile supapelor îmbătrânesc bun; diafragmă prinsă și supapă etanșată
Înlocuirea unui element defect Kit vezicii urinare prin deschiderea superioară Kit diafragmă, unitate mânuită pe bancă
Piesă de schimb tipică Vezica urinară de înlocuire Diafragma de schimb
Pret de achizitie la volume mici Mai mare pentru aceeași dimensiune de port Mai jos sau similar

Regula de screening pe care o aplicăm în cazul proiectelor reale este simplă: dacă volumul efectiv necesar rămâne sub 2 litri și sarcina dominantă este amortizarea pulsului, designul diafragmei câștigă pe fiecare criteriu măsurabil. Peste 4 sau 5 litri, modelele de vezică sau piston devin mai compacte pe litru și mai economice.

Scenarii realiste de modernizare: aprobați, așteptați sau rămâneți

Aprobați modernizarea când

  • Atenuarea pulsațiilor este sarcina principală, iar circuitul este mic.
  • Înălțimea mașinii este limitată; plicul mai scurt al diafragmei se potrivește fără a reproiecta placa de bază.
  • Pierderea dinainte de încărcare provoacă porniri false sau cicluri de prindere neregulate într-un program regulat.
  • Doriți mai puține numere de piese de schimb în întreaga fabrică.

Ține vezica urinară când

  • Sarcina este stocarea de energie în volum mare pentru funcții de siguranță sau de așteptare.
  • Vârfurile de debit sunt mari; unitatea vezicii urinare furnizează rapid volumul necesar fără sticle suplimentare.
  • O unitate a vezicii urinare dovedită a funcționat fiabil de ani de zile, iar singura problemă este un miez de supapă de gaz cu scurgeri care poate fi înlocuit în câteva minute.
  • Recertificarea unui vas sub presiune schimbat ar declanșa costuri administrative interne mai mari decât justifică economia de energie.
Hydraulic Bladder Accumulator Manufacturer with Multiple Series Producător de acumulatoare hidraulice de vezică urinară cu mai multe serii Explorați acumulatorii de vezică în variantele NXQ, PED și din oțel inoxidabil, împreună cu kiturile și accesoriile de încărcare. Peste cinci litri, designul vezicii urinare oferă o stocare mai compactă și mai economică a energiei per litru. Vizualizare produs →

Un plan de modernizare solid în cinci verificări

  1. Confirmați adevărata datorie. Înregistrați amplitudinea ondulației presiunii, frecvența ciclului și presiunea minimă de lucru înainte de a selecta orice.
  2. Potriviți clasa de presiune și volumul efectiv. Selectați o unitate cu diafragmă cu aceeași presiune de lucru nominală și un volum care oferă același volum de gaz utilizabil după preîncărcare.
  3. Recalculați preîncărcarea. Pentru amortizarea pulsațiilor, setați preîncărcarea la 60–70% din presiunea medie a sistemului. Pentru stocarea energiei, setați 90% din presiunea minimă de lucru.
  4. Verificați porturile, orientarea și fitingurile. Mărimea orificiului, standardul flanșei și geometria suportului de montare trebuie confirmate înainte de a comanda.
  5. Actualizați documentația echipamentelor sub presiune. Un vas de înlocuire schimbă identitatea echipamentului sub presiune. Solicitați furnizorului să furnizeze certificatul corespunzător, marcajul CE și licența de fabricare a recipientelor sub presiune, acolo unde este necesar.

Trimiteți datele actuale de pe plăcuța de identificare și parametrii circuitului echipei noastre de inginerie prin intermediul pagina de contact și vă vom confirma interschimbabilitatea înainte de a vă angaja la o comandă de achiziție.

Realitatea costurilor și întreținerii

Comparațiile costurilor eșuează atunci când se uită doar la prețul de achiziție. Un buget de modernizare ar trebui să includă noua unitate, fitingurile adaptoarelor, forța de muncă, actualizările documentației și eliminarea vechiului vas. Partea de operare a ecuației este locul în care apare diferența de diafragmă.

Volumul de lucru anual de întreținere relativ 0 50 100 100 65 92 vezica urinara Diafragma Piston

Volumul de lucru anual de întreținere relativ. Mai jos este mai bine.

Sub 2 litri de volum efectiv, o unitate cu diafragmă este adesea mai ieftin de cumpărat decât o unitate de vezică urinară de aceeași dimensiune a portului, astfel încât costul inițial al reamenajării crește mai puțin decât se așteaptă multe echipe. Peste 5 litri, calculul se deplasează în direcția opusă, iar un acumulator cu piston devine opțiunea cu cel mai mic cost pe litru; o diafragmă nu trebuie întinsă dincolo de raza sa eficientă.

Piston Accumulator for High-Volume Hydraulic Applications Acumulator cu piston pentru aplicații hidraulice de volum mare Un acumulator cu piston izolează fluidul hidraulic de gazul de azot printr-un piston glisant, permițând stocarea și eliberarea eficientă a energiei. Recomandat atunci când volumul efectiv depășește cinci litri pentru un cost scăzut pe litru. Vizualizare produs →

Întrebări frecvente despre adaptarea vezicii urinare la diafragmă

Pot transforma acumulatorul meu existent într-o unitate cu diafragmă?

Doar dacă producătorul oferă un kit de conversie testat pentru acea carcasă specifică. În caz contrar, diafragma nu poate fi prinsă corect, iar unitatea trebuie înlocuită în întregime.

Valoarea presiunii se va schimba după montare ulterioară?

Se aplică ratingul noii nave. Dacă înlocuitorul are aceeași clasă de presiune de lucru, limitele de presiune ale circuitului rămân neschimbate. Preîncărcarea pe partea de gaz, totuși, trebuie resetata la valorile pentru noul design și ajustată la sarcină.

Cum ar trebui să fie setată preîncărcarea cu azot după modernizare?

Utilizați aceeași regulă pe care ați aplica-o oricărei unități cu diafragmă: 60–70% din presiunea medie a sistemului pentru amortizarea pulsațiilor sau 90% din presiunea minimă de lucru pentru stocarea energiei. Verificați din nou la fiecare interval de service programat.

Un acumulator cu diafragmă mai are nevoie de certificare pentru recipient sub presiune?

Da. Chiar și acumulatoarele cu diafragmă mici sunt recipiente sub presiune în conformitate cu majoritatea normelor naționale și ale UE. Confirmați că furnizorul deține o licență de producție valabilă pentru clasa de produs și poate emite declarația CE necesară sau certificarea locală cu fiecare livrare.

Modificarea vezică-la-diafragmă este un calcul, nu o preferință. Începeți cu o mașină pilot, înregistrați degradarea pre-încărcare și ciclul pompei pentru o lună completă de producție, iar diferența anuală de întreținere va fi vizibilă în jurnal. În circuitele mici de precizie, diafragma câștigă de obicei schimbarea; în sarcinile cu volum mare, concluzia sinceră este deseori de a păstra vezica urinară sau de a trece la o unitate cu piston.

Momentul potrivit pentru a acționa este atunci când următoarea insuficiență a vezicii urinare forțează o decizie. Pregătește acum comparația, iar următoarea defalcare devine o oportunitate mai degrabă decât o urgență.

PREV: Acumulator cu diafragmă pentru macarale de construcții | Dimensiune, beneficii și întreținereURMĂTORUL: Acumulator cu diafragmă pentru mașina de recoltat agricolă: Ghid de dimensionare și cumpărare
Produse înrudite

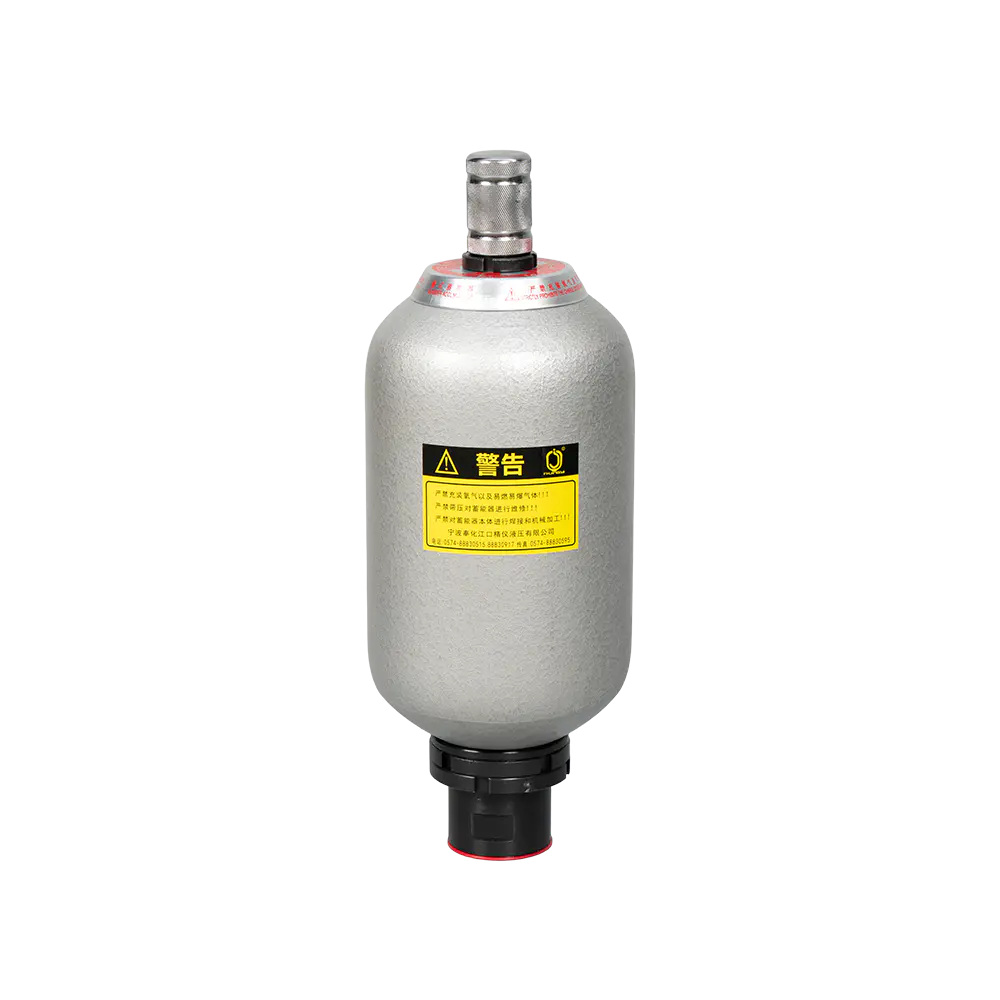

  • Acumulator de vezică urinară seria NXQ
    Acumulator de vezică urinară seria NXQ

    Acumulatorul de vezică din seria NXQ este un acumulator de tip vezică conform standardelor naționale (JB/T 7036-93) sau HG2331. Componenta sa de bază este „vezica urinară” sau „capsula”, de unde și...

    See Details

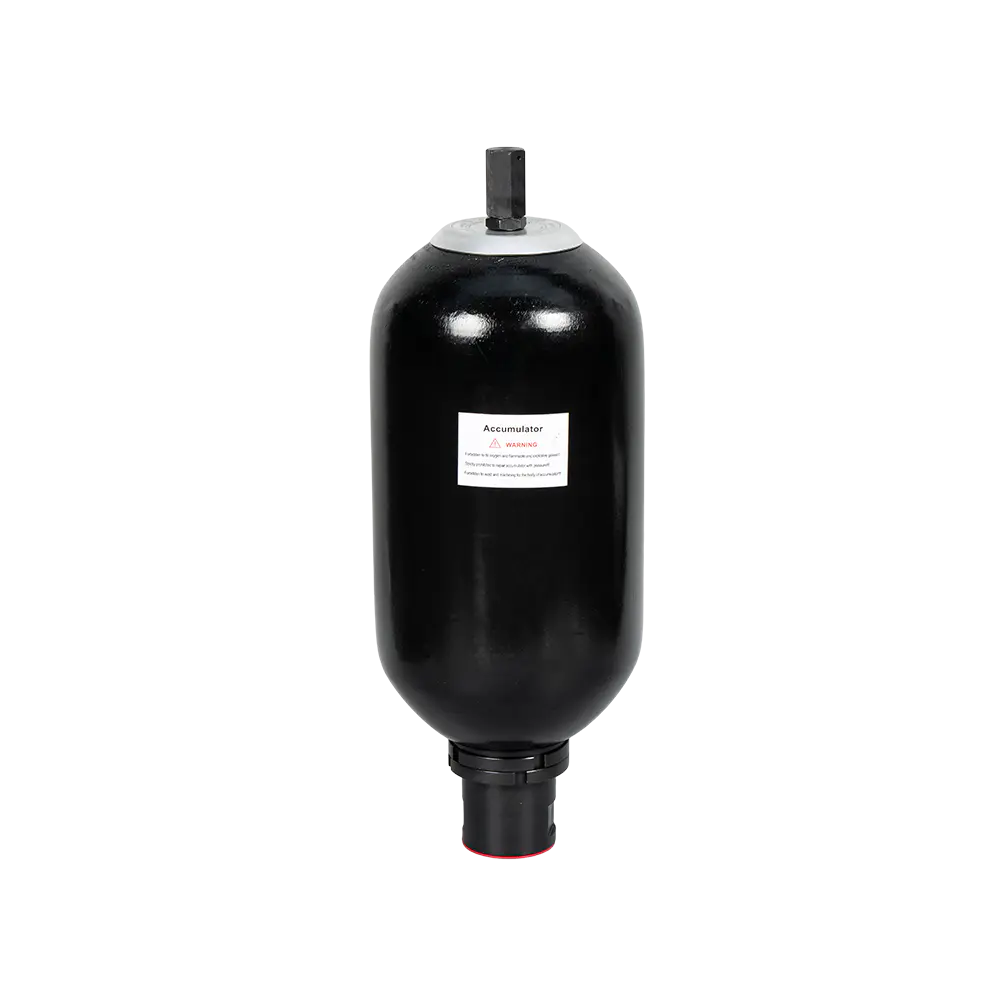

  • Acumulator vezical tip PED
    Acumulator vezical tip PED

    Acumulatorii de tip PED se referă la acumulatorii de vezică care respectă Directiva UE PED (2014/68/UE). Acești acumulatori constau în mod obișnuit dintr-o carcasă exterioară din oțel și o vezică e...

    See Details

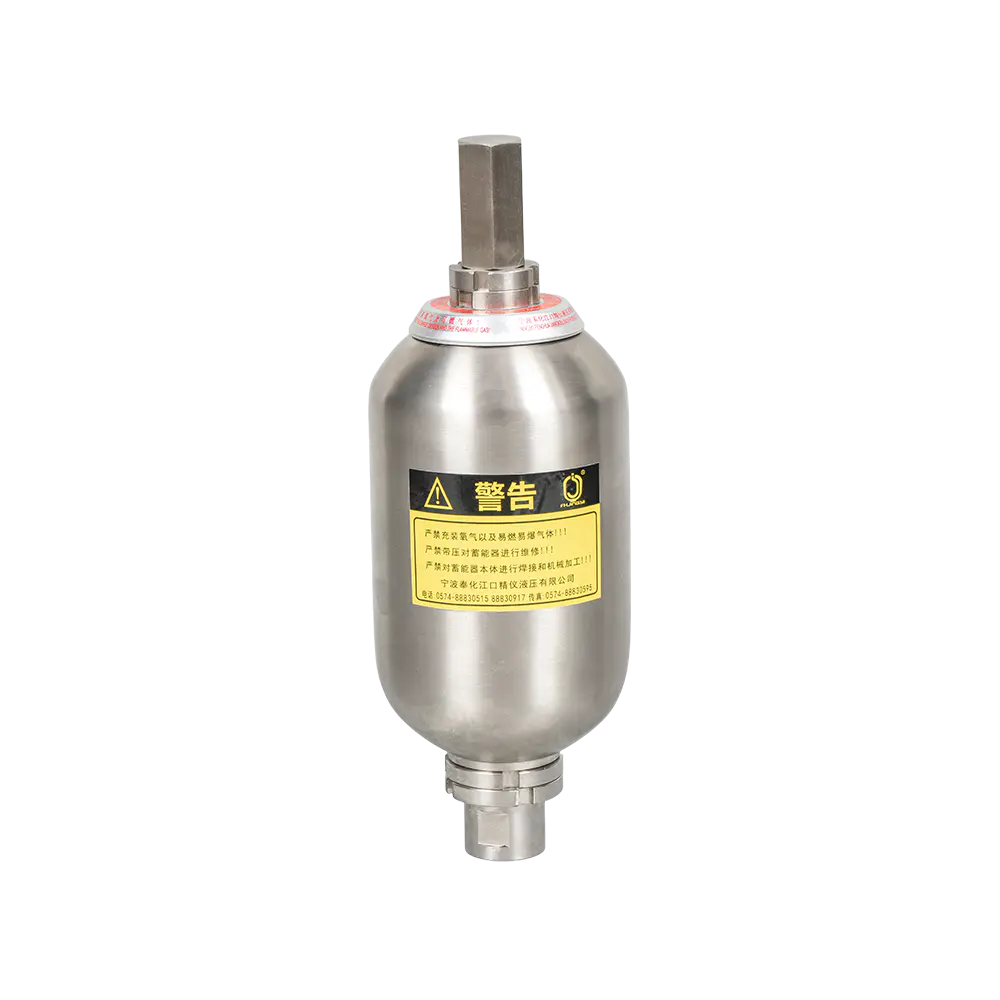

  • Acumulator de vezică urinară din oțel inoxidabil
    Acumulator de vezică urinară din oțel inoxidabil

    Un acumulator cu vezică din oțel inoxidabil este un dispozitiv de stocare a energiei utilizat în sistemele hidraulice. Utilizează compresibilitatea unui gaz (de obicei azot) pentru a stoca și a eli...

    See Details

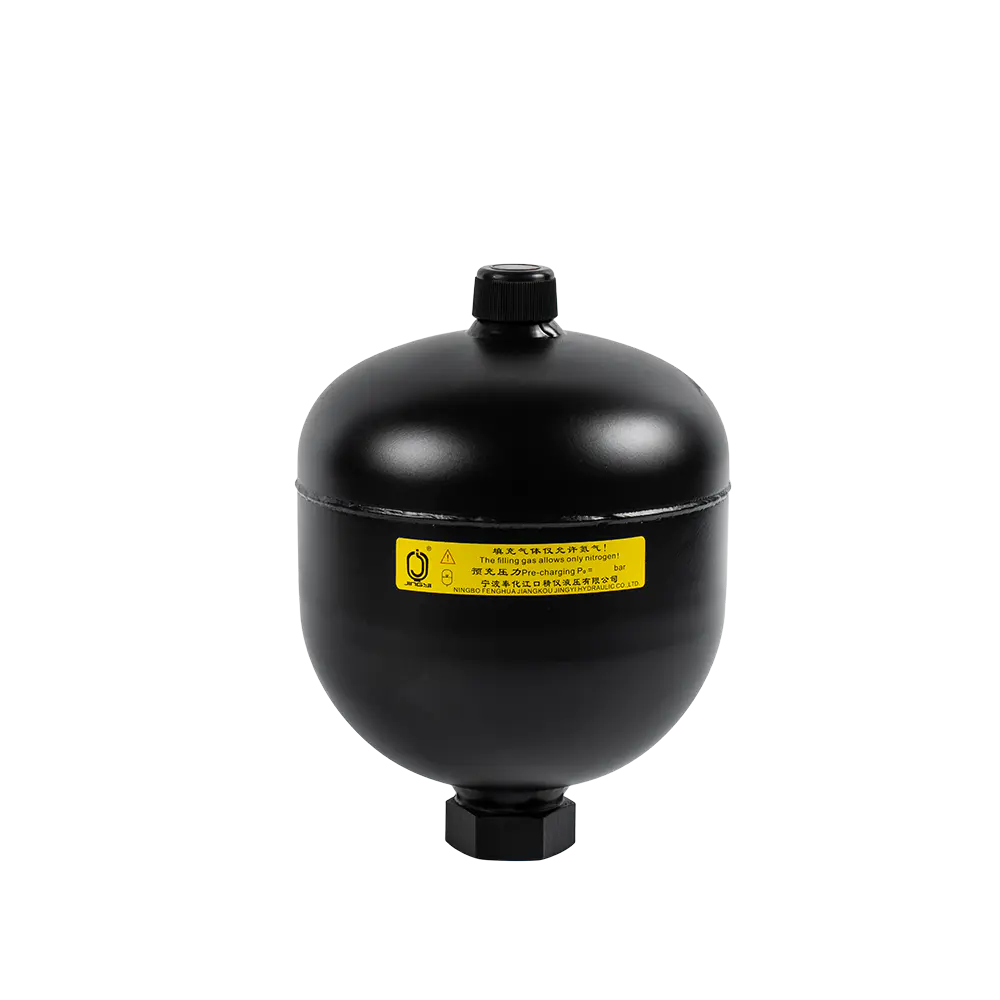

  • Acumulator cu diafragmă
    Acumulator cu diafragmă

    Un acumulator cu diafragmă este un dispozitiv mecanic care stochează și eliberează energie folosind legea lui Boyle (compresibilitatea gazelor). Structura sa de bază este o diafragmă dintr-un mater...

    See Details

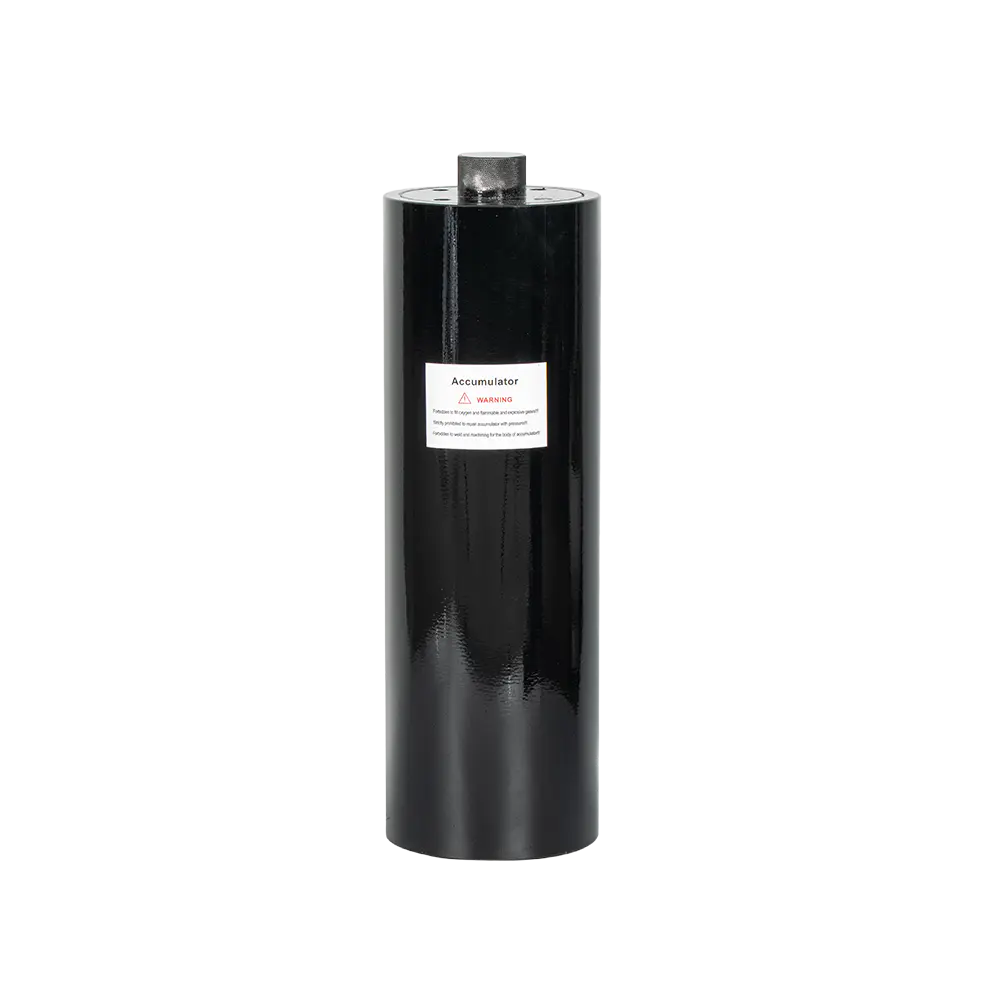

  • Acumulator cu piston
    Acumulator cu piston

    Un acumulator cu piston este un dispozitiv mecanic care utilizează compresibilitatea unui gaz (de obicei azot) pentru a stoca energia hidraulică. Este utilizat pe scară largă în sistemele hidraulic...

    See Details

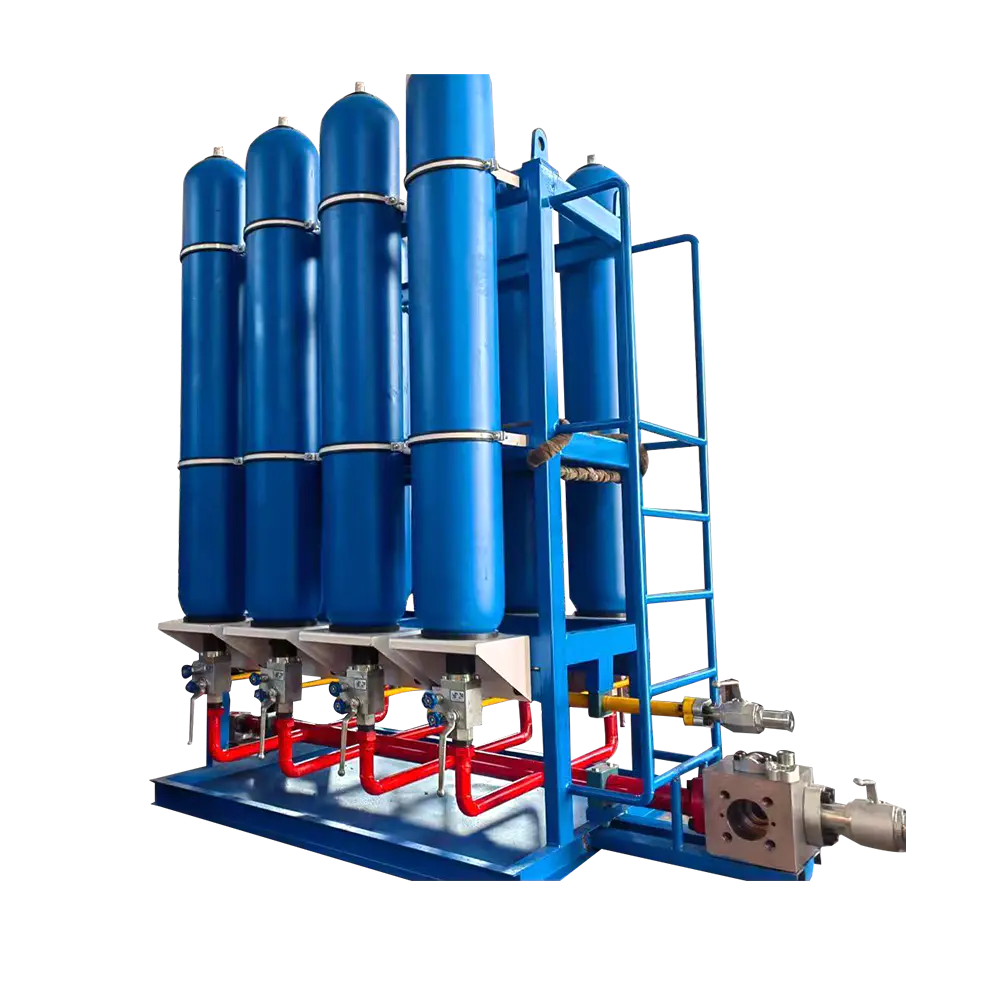

  • Stația de acumulare a vezicii urinare
