  • Supape cu bilă de siguranță AQF
Supape hidraulice

Supape cu bilă de siguranță AQF

Supapele cu bilă de siguranță AQF sunt utilizate în principal în acumulatorii hidraulici cu vezică ca accesorii de siguranță, întreruperea fluxului și descărcare. Supapa de siguranță menține valoarea presiunii setată a sistemului. Când presiunea depășește valoarea setată, supapa de siguranță se deschide pentru a preveni supraîncărcarea sistemului. Este esențial în special pentru acumulatorii din sisteme închise, prevenind eficient daunele cauzate de creșterile bruște ale sarcinii externe.

Funcția sa de bază este de a proteja acumulatorul și întregul circuit hidraulic prin controlul fluxului de fluid hidraulic pentru a preveni supraîncărcarea și descărcarea sistemului.

Caracteristici: Structură compactă, dimensiuni mici, sigură și convenabilă, operare simplă.

Solicitați prețul >
  • Supape cu bilă de siguranță AQF
Prev:Niciun produs anteriorUrmătorul:Niciun produs următor

Funcții principale și principiul de lucru

1. Setarea și reducerea presiunii: Supapa are o structură internă cu arc sau supapă pilot. Când presiunea sistemului hidraulic depășește valoarea de siguranță setată de utilizator (de exemplu, 31,5 MPa), supapa se deschide automat, eliberând rapid lichidul hidraulic pentru a preveni creșterea ulterioară a presiunii care ar putea duce la explozia acumulatorului sau la ruperea conductei.

2. Întreruperea fluxului de siguranță: Acționează ca o „poartă” între acumulator și sistem. În cazul unui impact brusc cu sarcină mare în sistem, supapa de siguranță poate întrerupe rapid circuitul de ulei, protejând echipamentul de deteriorare.

3. Descărcarea și scurgerea uleiului: În plus față de funcția sa de protecție, este folosită în mod obișnuit ca supapă de scurgere a uleiului pentru a scurge rapid uleiul din acumulator pentru întreținere sau înlocuire.

Produs
Descriere

Putem proiecta și dezvolta în funcție de nevoile clienților noștri, pentru a satisface cerințele diferiților clienți.

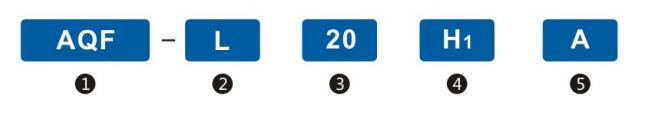

Denumirile modelului

1. Supapă cu bilă de siguranță

2. L: Racord filetat direct

LS: Unghi drept~~

LW: Trei căi~~

3. Diametru nominal: 20, 25, 32, 40mm

4. Presiune nominală:

H1--10MPa

H2--20MPa

H3--31,5MPa

5. Tip de structură: Direct

Specificații tehnice ale produsului

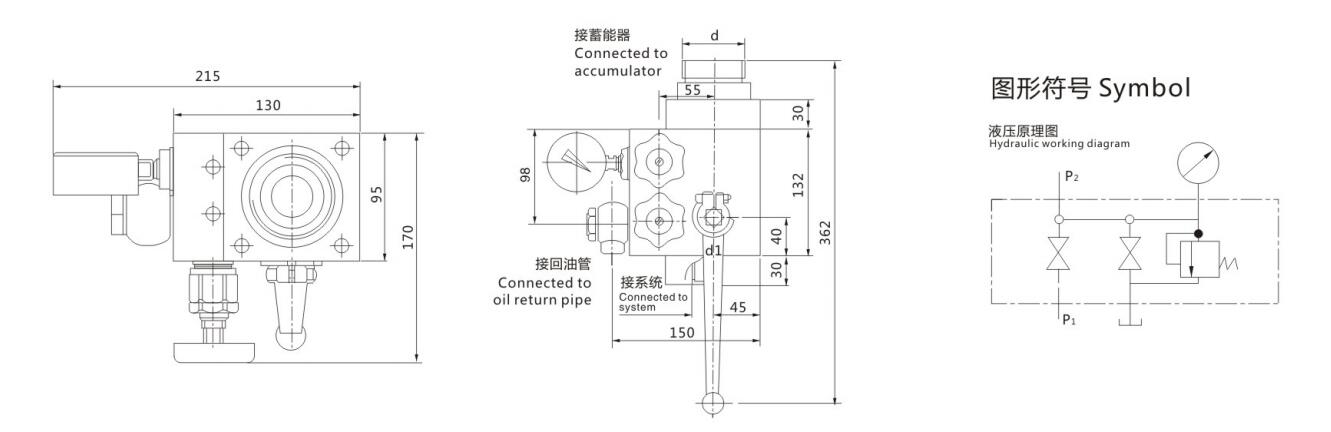

Dimensiunea de ansamblu

Model Debit nominal (Supapa de siguranță) (L/min) Debit nominal (supapă cu bilă) (L/min) Dimensiune conexiune d (mm) Dimensiune conexiune d1 (mm) Acumulator potrivit (L)
AQF-L25H※-A 40 100 M42×2 sau M27×2 M33×2 1,6~10
AQF-LS25H※-A 40 100 M42×2 sau M27×2 M33×2 1,6~10
AQF-LW25H※-A 40 100 M42×2 sau M27×2 M33×2 1,6~10
AQF-L32H※-A 63 160 M60×2 sau M42×2 M42×2 10~100
AQF-LS32H※-A 63 160 M60×2 sau M42×2 M42×2 10~100
AQF-LW32H※-A 63 160 M60×2 sau M42×2 M42×2 10~100
AQF-L40H※-A 100 250 M72×2 sau M60×2 M48×2 10~100
AQF-LS40H※-A 100 250 M72×2 sau M60×2 M48×2 10~100
AQF-LW40H※-A 100 250 M72×2 sau M60×2 M48×2 10~100
